مصمم وفقًا لمبدأ المضاعفة، استخدام وسط حراري جاف لجعل الجسيمات الصلبة تجف في حالة التميع هو مجفف سرير مميع، المعروف أيضًا باسم مجفف السرير المغلي.

عملية التجفيف في المجفف الأفقي بالغليان هي وضع المواد الحبيبية المسحوقة على لوحة توزيع الغاز (مثل لوحة المسامية)، وإرسال الغاز من أسفلها، مما يتسبب في تحرك جزيئات المادة على لوحة توزيع الغاز، وتعليقها في تدفق الهواء. طبقة السرير المختلط من جزيئات المادة والغاز تشبه الغليان السائل. على جانب واحد من جزيئات المادة، تكون على اتصال بالغاز في هذا السرير المختلط. من ناحية أخرى، يكون ذلك مجهدًا. تُسمى هذه الطبقة السريرية بالسرير المميع. يتم إرسال الهواء الساخن لتشكيل سرير مميع، وأداء نقل الحرارة ونقل الماء بين المادة والهواء الساخن.

مبادئ عمل مجفف الغليان الأفقي

قد يكون مجفف الغليان الأفقي تحسينًا مبكرًا لمجفف السرير المغلي، الذي يحل مشاكل مثل التعقيد والتحكم التشغيلي لمجففات السرير المميع متعددة الطبقات. بسبب البنية البسيطة، وسهولة التشغيل، وتأثير الاستخدام الجيد، تم استخدامه على نطاق واسع في صناعة الأدوية والكيماويات الدقيقة.

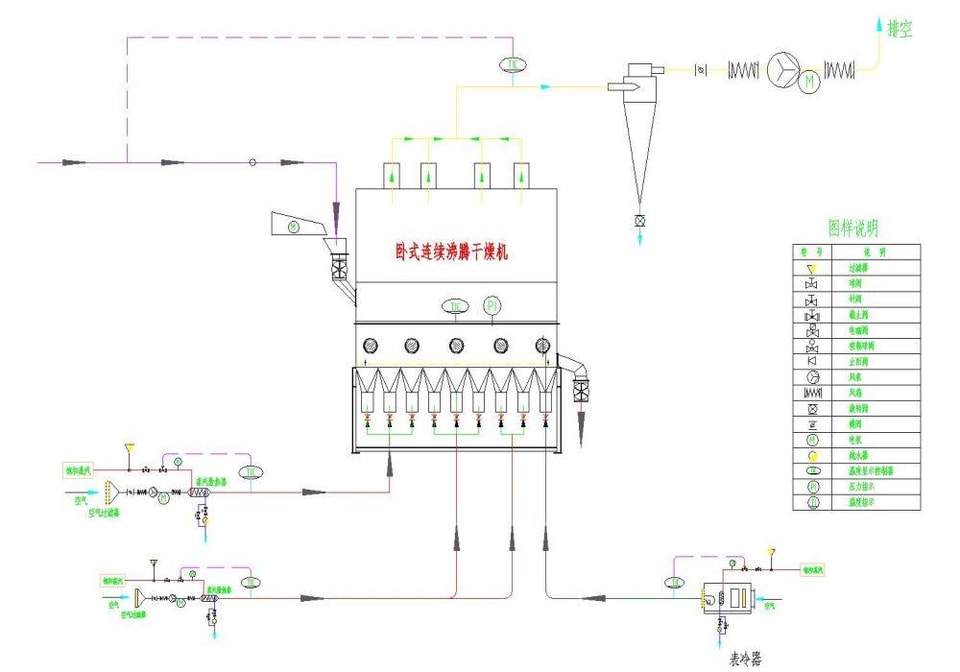

يقوم المجفف الأفقي بالغليان بإدخال المادة من أحد الطرفين وتفريغها من الطرف الآخر. بالنسبة للمواد، فهو يعادل نظام سلسلة سرير التسييل المقطعي العرضي المتعدد (الغاز غالبًا ما يكون موازياً). تتمثل ميزته الرئيسية في تحسين توزيع زمن بقاء المادة، بحيث يمكن تجفيفها بشكل متساوٍ. لهذا الغرض، لا يزال البعض يركب حاجزًا بين الغرف المتجاورة. ميزة أخرى هي سهولة دمج تبريد وتجفيف المادة في نفس الجهاز، أي إضافة غرفة تبريد في النهاية، والتعبئة مباشرة، مما يبسط العملية واستثمار المعدات. يُستخدم هذا النوع من المجففات على نطاق واسع حاليًا في الصناعة. تشمل أمثلة التطبيقات الناجحة مبيدات الآفات glycuts، وحمض الستريك، وحمض الأكساليك، والمطاط الكلوري، وراتنجات PVC وPE وPP، وغيرها.

نظرًا لفصل مجفف الغليان الخاص بغرفة النوم، يمكن لمجفف الغليان متعدد الغرف السكني ضبط حجم الهواء في كل غرفة. في الوقت نفسه، يتم إضافة حاجز في السرير المميع لتجنب التفريغ القصير الدائرة من المادة، ويكون محتوى الرطوبة في المنتجات الجافة أكثر انتظامًا. إذا تم ضبط حجم الهواء ودرجة الحرارة في كل غرفة أثناء التشغيل، يمكن أيضًا تحسين الكفاءة الحرارية أو استخدام الهواء الساخن في الغرف الأخيرة.

ميزات معدات مجفف الغلاية الدائرية
1. نظرًا لأن الغازات والمواد الصلبة تتلامس في عملية الغاز الصلب، فإن الجسيمات الصلبة معلقة في الوسط الجاف، لذا فإن سطح التلامس بين السائل والصلب كبير، ويمكن أن يصل حجم معامل الحرارة إلى 2000 ～ 6000 كيلو كالوري/م3 ساعة ℃. في نفس الوقت، بسبب النقل الحراري السريع، القدرة على المعالجة كبيرة.
2. نظرًا لأن درجة الحرارة في السرير المميع متجانسة ويمكن تعديلها بحرية، يمكن الحصول على منتجات تجفيف متجانسة.
3. نظرًا لأنه يمكن تعديل وقت احتجاز المادة من بضع دقائق إلى عشرات الدقائق، يمكن إنتاج منتجات جافة بمحتوى مائي منخفض جدًا.
4. نظرًا لأن السرير المميع يشبه حالة ووظيفة السائل، فمن السهل التعامل مع المواد البسيطة.
5. الجهاز لا يحتوي على مكونات متحركة، وبنية بسيطة وتشغيل مستقر.
6. المواد المعالجة محدودة بكمية معينة ولها شروط معينة.
(1) حجم جسيمات المادة عادة أكثر من 30 ميكرون وأقل من 6 مم. إذا كان حجم الجسيمات صغيرًا جدًا فمن السهل أن تحاصرها تدفقات الهواء، وإذا كان حجم الجسيمات كبيرًا جدًا يصعب تميعها.
(2) إذا تم خلط عدة مواد معًا، يجب أن تكون كثافة المواد أقرب. وإلا، فإن الحبيبات ذات الكثافة الصغيرة تكون أسهل في الانجراف بواسطة تدفق الهواء مقارنة بالكثافة الأكبر، وهذا سيؤثر أيضًا على جفافها.
(3) المواد التي تكون عالية اللزوجة وسهلة التكتل عمومًا غير مناسبة.
(4) المواد التي تميل إلى الالتصاق بالجدران وتكوين انسدادات من السهل أن تولد تراكمات على جدران المعدات وتسد السرير أثناء التميع والتجفيف.
(5) الخلط الرأسي للمادة في طبقة السرير المجمع في مجفف السرير المميع شديد. التجفيف المستمر على مستوى واحد، بسبب عدم انتظام وقت بقاء المادة في المعدات، لن يتم تفريغ المنتج بشكل متساوٍ.
(6) لا ينبغي اعتماد المواد التي تتطلب مظهرًا جماليًا. بالنسبة للمواد القيمة والسامة، يجب النظر بعناية في أجهزة إعادة التدوير المثالية.

المواد المناسبة لمجفف الغليان السرير المميع
المواد الطبية، المواد الخام الكيميائية، الأغذية، معالجة الأغذية، وصناعة التجفيف. مثل: الأدوية الخام، جزيئات الكسارة، حبيبات الطب الصيني، الأغذية الصحية، حبيبات المشروبات، جنين الذرة، العلف، راتنج البلاستيك، حمض الستريك وغيرها من المواد المسحوقة. تطبيق المواد عادة ما يكون من 0.1 إلى 6 مم، وحجم الجسيمات الأفضل هو من 0.5 إلى 3 مم.

ملاحظات التثبيت
◎يجب وضع جميع المعدات بشكل مستوٍ، وتثبيتها بمسامير القاعدة، ويجب إحكام إغلاق جميع المكونات.
◎يمكن وضع المروحة في الهواء الطلق أو في غرفة عزل صوتية مبنية ذاتيًا. يمكن تعديل التخطيط الأفقي حسب الحالة المحددة.

ملاحظة: 1. طريقة التغذية: 1. تغذية على شكل نجمة؛ 2. تغذية على شكل نجمة ونقل هوائي؛ 3. نقل بواسطة الحزام؛ 4. تعريف المستخدم.

2. يمكن تحقيق الإنتاج التلقائي. 3. بالإضافة إلى النماذج المذكورة أعلاه، يمكن تصميم نماذج خاصة للمستخدمين. 4. تختلف قوة المروحة حسب المادة.
