مجفف السرير المميع ذو الحلقة المغلقة FG
مجفف السرير المميع ذو الحلقة المغلقة FG
تفاصيل المنتج
تفاصيل المنتج
مجفف الطبقة المميعة ذو الدائرة المغلقة والمغلق بالنيتروجين
مجفف الطبقة المميعة ذو الدائرة المغلقة والمغلق بالنيتروجين هو معدات تجفيف مصممة خصيصاً للمواد الحساسة للأكسجين، أو المعرضة للأكسدة، أو القابلة للاشتعال والانفجار. يستخدم النيتروجين كوسيط تجفيف ويعمل في نظام مغلق تماماً، مما يضمن عدم ملامسة المواد للأكسجين الموجود في الهواء أثناء التجفيف، وبالتالي منع تفاعلات الأكسدة أو الانفجارات، وتمكين استعادة المذيبات. نظراً لمبدأ عمله الفريد، يستخدم مجفف الطبقة المميعة ذو الدائرة المغلقة على نطاق واسع في صناعات مثل الكيماويات والأدوية والأغذية. من خلال التحكم في بيئة التجفيف، فإنه لا يحسن كفاءة التجفيف فحسب، بل يضمن أيضاً جودة المنتجات المجففة.
يتكون مجفف الطبقة المميعة ذو الدائرة المغلقة بشكل أساسي من مضيف التجفيف، وفاصل الغاز عن الصلب، ومبرد سطحي، ومروحة تدوير، وسخان، ومكونات أخرى. يستخدم بشكل أساسي لتجفيف المواد التي تطلق مذيبات، أو تتطلب ظروفاً لاهوائية، أو تنبعث منها غازات سامة/كريهة الرائحة. أنظمة التجفيف الحالية ليست ذات دائرة مغلقة، مما يؤدي إلى تصريف مياه الصرف والغازات العادمة، وإطلاق المذيبات، والتلوث البيئي. بالإضافة إلى ذلك، تتسبب آلية التغذية الدورية في خلط المواد الرطبة، مما يؤدي إلى عدم اتساق محتوى الرطوبة النهائي للمواد المجففة. علاوة على ذلك، فإن ظروف زيادة درجة الحرارة وزيادة الأكسجين أثناء التشغيل تخاطر بالاحتراق التلقائي للمذيبات داخل المعدات. لمعالجة هذه المشكلات، طورت Longxin Drying نظاماً جديداً لتجفيف الطبقة المميعة ذو الدائرة المغلقة (رقم براءة الاختراع: ZL 2020 2 1689649.6). تعمل هذه المعدات بطريقة محكمة الإغلاق تماماً مع حماية داخلية بالغاز الخامل، مما يعزل الهواء بفعالية. وتتميز بقدرات مقاومة الانفجار، ومنع الروائح، ومنع تسرب غاز المذيبات. إن الاستعادة المغلقة لغاز المذيبات لا تحمي البيئة فحسب مع عدم وجود انبعاثات لمياه الصرف أو الغازات العادمة، بل توفر أيضاً فوائد اقتصادية كبيرة من خلال إعادة تدوير المذيبات وإعادة استخدامها.
مبدأ عمل مجفف الطبقة المميعة المغلق MFG
يتكون نظام تجفيف الطبقة المميعة المغلق بالنيتروجين من المجفف، ووحدة التغذية، ووحدة التفريغ، ووحدة التدوير المغلقة، ووحدة استعادة المذيبات. يتم تركيب أنابيب تتبع الماء الساخن على الغلاف الخارجي للمجفف للحفاظ على استقرار درجة حرارة الأسطوانة ومنع تكثف المذيبات الناتج عن تقلب درجة الحرارة المحيطة. تم تجهيز جهاز أخذ عينات عبر الإنترنت على القادوس لاختبار والتحقق مما إذا كان محتوى الرطوبة النهائي للمادة يلبي المعايير أثناء التشغيل التجريبي.
تم تجهيز مرشح كيسي داخلي داخل المجفف، يعتمد تنظيف الرماد بنبضات الضغط العالي خارج الخط. يضمن غازاً عادماً خالياً من الغبار بكفاءة جمع غبار تتجاوز 99.5%، مما يحمي المبردات السطحية والسخانات بفعالية. يتم تطبيق وضع التغذية والتفريغ التلقائي المتقطع، والذي يتحكم بدقة في الرطوبة النهائية للمواد ذات درجة الحرارة المنخفضة والرطوبة المنخفضة، ويقضي على الخلط العكسي للمواد الرطبة ويضمن محتوى رطوبة نهائياً موحداً.
تتيح وحدة التدوير المغلقة تشغيلاً محكم الإغلاق تماماً مع ملء داخلي بالغاز الخامل لعزل الهواء، مما يوفر أداءً ممتازاً في مقاومة الانفجار وقمع الروائح ومنع تسرب المذيبات. تحقق استعادة المذيبات المغلقة صفراً من تصريف مياه الصرف والغازات العادمة لحماية البيئة، وتجلب فوائد اقتصادية كبيرة عبر إعادة استخدام المذيبات.
تتكون وحدة التدوير المغلقة من مرشح كيسي أولي، ومكثف، ومروحة تدوير، ومرشح، وسخان. يتم توصيل المجفف بالأنابيب مع المرشح الكيسي الأولي. تتدفق الغازات العادمة الرطبة والغبار المتبقي الناتج عن تجفيف المواد إلى المرشح الكيسي الأولي لإزالة الغبار. يراقب مستشعر الضغط التفاضلي داخل المرشح فرق الضغط في أكياس المرشح. تعمل صمامات التنظيف بالنبض فقط عندما يصل الضغط إلى العتبة المحددة مسبقاً، مما يقلل من تردد النبض وانبعاث النيتروجين الخارجي.
يتدفق الغاز العادم الخالي من الغبار إلى المكثف للتكثيف، حيث تفصل الحواجز المذيب المكثف عن النيتروجين. يتم نقل المذيب المستعاد إلى وحدة التجميع. يعمل المحلول الملحي المبرد كوسيط تبريد للمكثف. يكتشف مستشعر الرطوبة المثبت على الأنبوب بين المكثف ومروحة التدوير رطوبة النيتروجين. سيتم إعادة إدخال النيتروجين غير المؤهل إلى المكثف لإزالة الرطوبة الثانوية. يعمل النيتروجين الجاف منخفض الرطوبة على تسريع كفاءة التجفيف عن طريق استبدال الرطوبة الداخلية، وتجنب الرطوبة النهائية غير المستقرة المتأثرة بالظروف الجوية الخارجية.
تقوم مروحة التدوير المحكمة بتوصيل النيتروجين إلى المرشح لتنقية الغبار العميقة لضمان نقاء غاز التدوير. يتم تسخين النيتروجين المنقى بواسطة السخان وإرساله مرة أخرى إلى المجفف لإزاحة الرطوبة من المواد الرطبة، مما يشكل حلقة تجفيف دورية مغلقة.

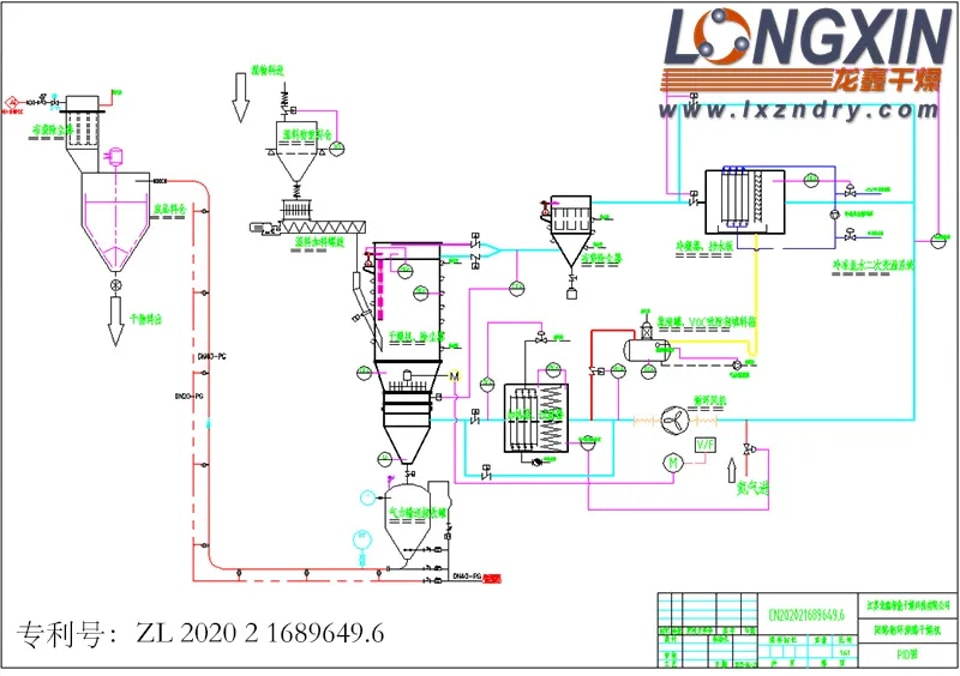

مخطط تدفق العملية لمجفف الطبقة المميعة المغلق MFG
الميزات الرئيسية لمجفف الطبقة المميعة المغلق MFG
يستخدم مجفف الطبقة المميعة المغلق بالنيتروجين على نطاق واسع في الصناعات الدوائية والكيميائية ومعالجة الأغذية وغيرها من الصناعات، خاصة لعمليات التجفيف التي تتطلب ظروفاً معقمة أو خالية من الأكسجين أو مقاومة للانفجار. في الإنتاج الصيدلاني، يقلل من فقدان المذيبات العضوية المتطايرة أثناء تجفيف المكونات الطبية ويضمن سلامة التشغيل.
- تدوير مغلق تماماً: يعزل المواد عن الهواء المحيط ويعزز سلامة التجفيف.
- صفر انبعاثات: لا يولد غازات عادمة تقريباً أثناء التشغيل، وصديق للبيئة.
- استعادة المذيبات: يحقق إعادة تدوير عالية الكفاءة للمذيبات، مما يقلل التكاليف والتلوث البيئي.
- أتمتة عالية: مجهز بنظام تحكم أوتوماتيكي لمراقبة وضبط درجة الحرارة ومحتوى الأكسجين وضغط النظام والمعايير الأخرى لضمان تشغيل مستقر وآمن.
- توفير الطاقة وحماية البيئة: يعيد استخدام الغاز الخامل لتقليل استهلاك الطاقة.
- جودة منتج فائقة: يتجنب ملامسة الأكسجين ويحافظ على الاستقرار الكيميائي للمواد.
- متوافق مع معايير السلامة: يقلل من مخاطر الحريق والانفجار عند التعامل مع المواد القابلة للاشتعال.
- قابلية تطبيق واسعة: مناسب لتجفيف المواد المختلفة تحت ظروف جوية محددة.
الترقيات التقنية لمجفف الطبقة المميعة بتدوير النيتروجين
- تضمن شاشة التحكم باللمس PLC تشغيلاً مريحاً ومستقراً. تمنع وظيفة القفل التبادلي الصارمة أخطاء التشغيل اليدوي.
- يوفر تنظيف الرماد بنظام النبضات في الأكياس خارج الخط أداءً أفضل في إزالة الغبار مقارنة بالتنظيف بالنبضات المتصل أو تنظيف هز الأسطوانة، مما يتجنب ركود المواد.
- تسهل أكياس الإطار الصلب المثبتة في الأعلى عملية التفكيك والتنظيف دون الحاجة للدخول إلى الأسطوانة، مما يحسن ظروف العمل.
- تعمل التغذية الأوتوماتيكية بالضغط السلبي والمدفوعة بمروحة سحب مدمجة على تقليل عبء العمل اليدوي.
- يمنع التفريغ المحكم الأوتوماتيكي التلوث الخلطي ويقلل من كثافة اليد العاملة.
- يمنع هيكل التحريك المدمج تكتل المواد وركودها، مما يحسن من تأثير التجفيف بالتمييع.
- يتيح الهيكل الدائري السلس الخالي من الزوايا الميتة تنظيفاً سريعاً وتلوثاً خلطياً صفرياً، بما يتوافق مع معايير GMP.
- تشغيل مستمر أوتوماتيكي بالكامل بدون إشراف اختياري عند التوصيل بنظام النقل الهوائي.
- جهاز تصريف مثبت في قاعدة الماكينة يقوم بتفريغ مياه التنظيف المتبقية بسرعة.
- سهولة التشغيل والتفكيك والتنظيف، بما يلبي متطلبات GMP بالكامل.
- إحكام غلق كلي ممتاز وتشغيل بالضغط السلبي يتوافق مع مواصفات GMP.
- فلتر أكياس هزاز مزدوج مضاد للكهرباء الساكنة، أو فلتر نفخ خلفي من الفولاذ المقاوم للصدأ للطلبات الخاصة. تضمن حلقة الختم المطاطية القابلة للتمدد واكتشاف الهواء المضغوط إحكام الغلق. يرتبط مستشعر الغبار في خط أنابيب العادم بنظام PLC لضمان سلامة المنتج.
- تصميم اختياري مقاوم للانفجار بضغط 2 بار أو 10 بار مع تأريض موثوق لحماية الأفراد والمعدات والمحيط.
- وحدة التحبيب الجاف المدمجة اختيارية مع تفريغ بالرفع والقلب أو تفريغ بالتفريغ الهوائي تحقق تفريغاً خالياً من الغبار، مما يلبي معايير الإنتاج النظيف لـ GMP.
