مجفف الألواح

المجفف القرصي، المعروف أيضاً باسم المجفف القرصي متعدد الطبقات، هو جهاز تجفيف مستمر يتكون من أقراص متعددة الطبقات مع تقليب بمجرفة دوارة. تم تحسين هذا الجهاز باستمرار بناءً على مجففات الطبقة الثابتة الموصلة ومجففات المجرفة. ينقسم المجفف القرصي بشكل أساسي إلى ثلاث فئات: الضغط العادي، والمغلق، والفراغي.

عملية التجفيف في المجفف القرصي: يتم تمرير الناقل الحراري إلى قرص مجوف ثابت متعدد الطبقات، حيث يتم تسخين المادة الرطبة بشكل غير مباشر عبر سطح القرص المعدني بمساعدة التوصيل الحراري، بينما تستمر أوراق المجرفة الميكانيكية التي تشبه المحراث في تحريك المادة. يتبخر الماء الموجود في المادة أثناء حركتها عند نقطة الغليان في حالة التشغيل، وتخرج الرطوبة من الجهاز عبر منفذ الرطوبة، مما يتيح الحصول على منتج جاف معتمد في الأسفل.

المجفف القرصي مناسب للحالات التي تتوفر فيها ظروف تسخين جيدة والمواد التي تسمح بالتسخين بالتلامس لفترات طويلة. وهو ملائم لمعالجة المواد الحبيبية ذات التدفق الحر، وغير اللاصقة، والمساحيق الدقيقة للغاية (أقل من 100 مش) والمواد ذات التوزيع الحبيبي الواسع.

مبدأ عمل المجفف من النوع اللوحي

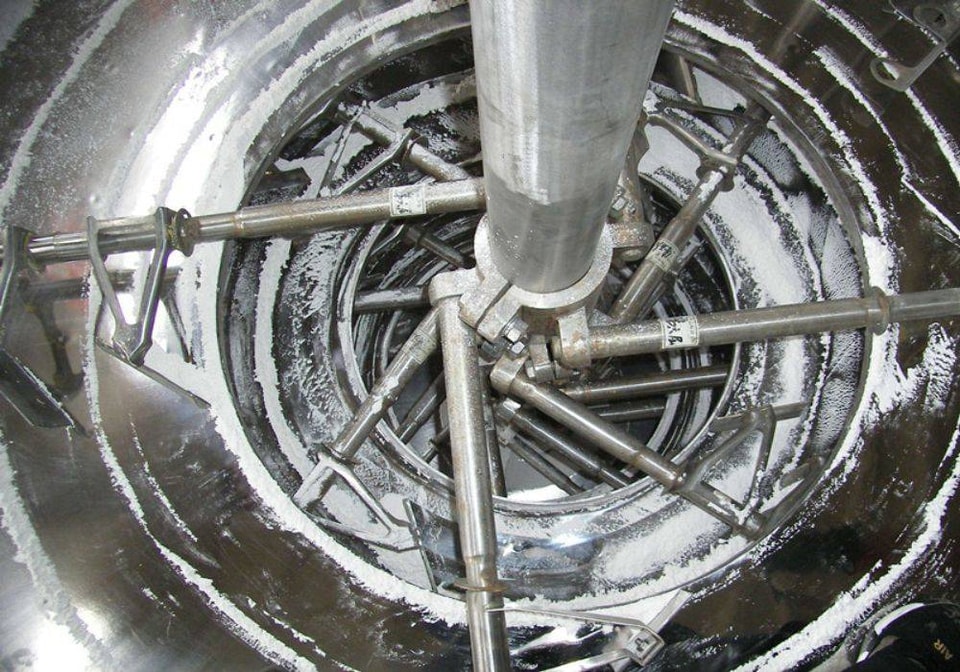

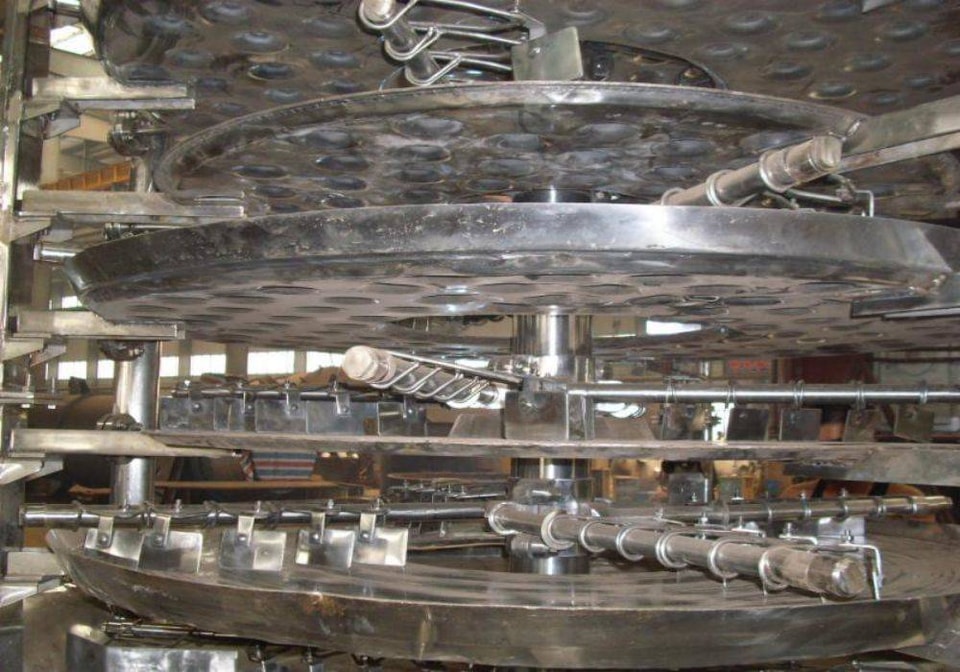

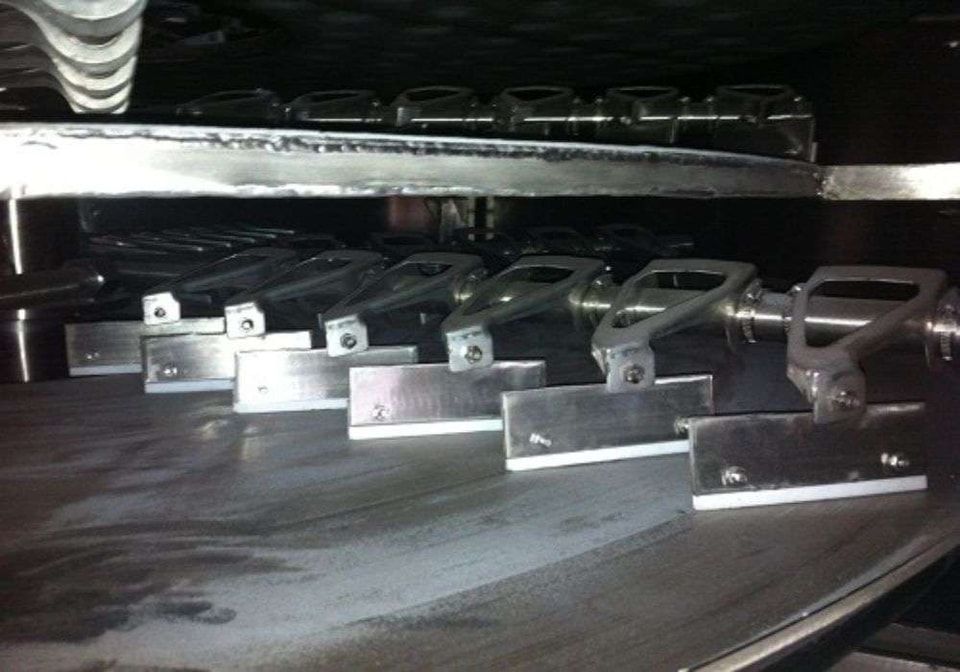

تتم إضافة المادة الرطبة باستمرار إلى الطبقة الأولى من قرص التجفيف في الجزء العلوي من المجفف، ويستخدم ذراع المجرفة المزود بأوراق مجرفة حركة دورانية لتقليب المادة باستمرار. تتدفق المادة على طول خط حلزوني عبر سطح قرص التجفيف. يتم نقل المادة الموجودة على قرص التجفيف الصغير إلى الحافة الخارجية، بينما تسقط من الحافة الخارجية لقرص التجفيف الكبير إلى الأسفل. تسقط المادة في الطبقة التالية من أقراص التجفيف الصغيرة. يتم ترتيب الأحجام بالتناوب، مما يسمح للمواد بالتدفق عبر المجفف بالكامل بشكل مستمر. يتم إدخال وسيط التسخين في قرص التجفيف الداخلي، وقد يكون وسيط التسخين بخاراً مشبعاً، أو ماءً ساخناً، أو زيتاً حرارياً. يدخل وسيط التسخين من أحد طرفي قرص التجفيف ويخرج من الطرف الآخر. تسقط المواد الجافة من آخر طبقة من أقراص التجفيف إلى قاع الهيكل، وتنتقل أخيراً إلى المخرج لتفريغها. تخرج الرطوبة من المادة عبر منفذ الرطوبة في الغطاء العلوي، ويمكن تعبئة المادة الجافة المفرغة من القاع مباشرة.

خصائص الأداء
1. سهولة التنظيم وقابلية تطبيق قوية
1.1 يمكن الوصول لعملية التجفيف المثالية من خلال تعديل سمك الطبقة، وسرعة المغزل، وعدد أذرع المجرفة، ونوع وحجم أوراق المجرفة؛
1.2 يمكن لكل طبقة من أقراص التجفيف تمرير وسيط حراري أو تبريد بشكل منفصل، مما يسمح بتسخين أو تبريد المادة والتحكم الدقيق والسهل في درجة حرارتها؛
1.3 يمكن تعديل وقت بقاء المادة بدقة؛
1.4 تتدفق المادة في مسار واحد دون ظاهرة اختلاط، مما يضمن تجفيفاً موحداً وجودة مستقرة.
2. تشغيل بسيط وسهل
2.1 عمليات التشغيل والإيقاف للمجفف بسيطة للغاية.
2.2 بعد توقف التغذية، يمكن لنظام النقل تفريغ المواد المتبقية في المجفف بسرعة.
2.3 من خلال نافذة الرؤية في باب الفحص الخاص، يمكنك تنظيف ومراقبة المعدات بعناية.
3. استهلاك منخفض للطاقة
3.1 طبقة المادة رقيقة جداً، وسرعة المغزل منخفضة، ونظام نقل الطاقة يحتاج إلى قدرة أقل؛
3.2 يعتمد التجفيف على التوصيل الحراري، مما يوفر كفاءة حرارية عالية واستهلاكاً منخفضاً للطاقة؛
4. سهولة التركيب ومساحة إشغال صغيرة

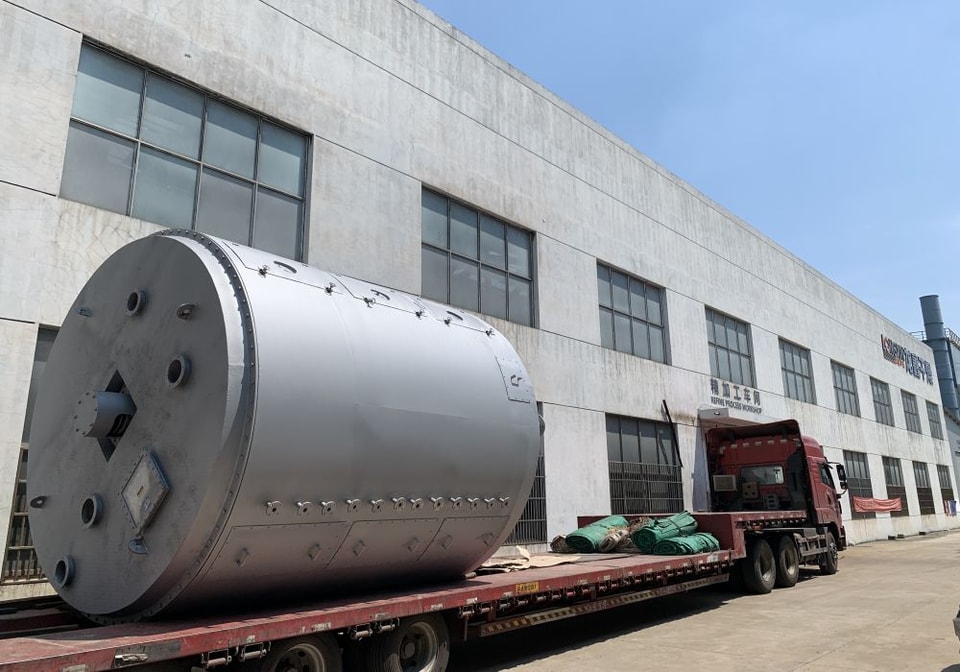

4.1 يتم توريد المجفف كوحدة كاملة من المصنع، ويتم نقله بالكامل، مما يجعله سهل التركيب وتحديد المواقع؛
4.2 بفضل التصميم الطبقي والتركيب العمودي، فإنه يشغل مساحة صغيرة حتى لو كانت مساحة التجفيف كبيرة؛
5. بيئة تشغيل جيدة، إمكانية تدوير المذيبات، وانبعاثات غبار مطابقة للمتطلبات
5.1 نوع الضغط العادي: نظراً لانخفاض تدفق الهواء داخل الجهاز وتوزيع الرطوبة العالية والمنخفضة، يصعب على الغبار الطفو إلى الأعلى، لذا فإن الغاز العادم المفرغ من الأعلى يكاد يكون خالياً من الغبار؛
5.2 النوع المغلق: مجهز بجهاز استعادة المذيبات، والذي يمكنه بسهولة استعادة المذيبات العضوية في الغاز الرطب. جهاز استعادة المذيبات بسيط ومعدل الاستعادة مرتفع. بالنسبة للمواد القابلة للاشتعال والانفجار والسامة والمؤكسدة، يمكن استخدام النيتروجين كدورة مغلقة لغاز التحميل الرطب لضمان السلامة. وهو مناسب بشكل خاص لتجفيف المواد القابلة للاشتعال والانفجار والسامة؛
5.3 النوع الفراغي: المجفف القرصي الذي يعمل في حالة فراغ مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.

نطاق التطبيق
1. المنتجات الكيميائية العضوية: راتنج البولي فينيل كلوريد، راتنج البولي تترافلورو إيثيلين، حمض الأنتيبوتونيك، ميلوجين، نيتروشين، أمينو فينول، ميلامين، حمض السيانوريك، أمينوبنزين، مضاد الأكسدة 168، كرومينو، ليبيد، أنيلين، نيترو أنيلين، بيسبيركوريتي، كلوريد الكلور، كلوريد الكالسيوم، ترياثيد ديبامين، EDTA، مسرع المطاط، بنزوات الصوديوم، سلفونات الصوديوم، مادة الكبرتة، صبغة أسود الأنيلين القابلة للذوبان في الزيت، صبغة الأسود الحمضية، والأزرق وغيرها من المواد الخام الكيميائية والوسائط.
2. المنتجات الكيميائية غير العضوية: كربونات الكالسيوم الخفيفة، كربونات الكالسيوم النشطة، كربونات الكالسيوم فائقة النعومة بمقياس النانو، كربونات المغنيسيوم، مركز الكبريت، البيريت، خام النحاس والنيكل، هيدروكسيد الألومنيوم، الأبيض والرمادي والأسود، كربونات السترونشيوم، كربونات الباريوم، كربونات البوتاسيوم، مسحوق ليد، مسحوق التأمين، مسحوق السيليكون، كبريتات الباريوم، كبريتات البوتاسيوم، محفز مجهري، هيدروكسيد المغنيسيوم، كبريتات النحاس، كبريتات النيكل، أمين النيكل، موليبدات الصوديوم، كلوريد الصوديوم، كريوليت، أكسيد الحديد الأحمر، أوكسالات النيكل، أوكسالات الكوبالت، أكسيد الحديد الأسود، هيدروكسيد الليثيوم، هيدروكسيد الزركونيوم، فوسفات الكالسيوم، الكبريت، إلخ.
3. الطب والغذاء: أمكاري سيلين، دونسالت، L-فينيل جلايسين والوسائط، سيفامينوثيازين، سيفتريازين، أناكسين، سيميتيدين، فيتامين B12، فيتامين C، الملح الطبي، هيدروكسيد الألومنيوم الطبي، ميتاسيليكات المغنيسيوم الطبي، الكافيين، الشاي، مستخلص الزهور، الجنكة بيلوبا، مسحوق الشوكولاتة، النشا، جنين الذرة وغيرها من المواد الخام والوسائط الصيدلانية.
4. الأعلاف والأسمدة: كربونات البوتاسيوم، سماد البوتاسيوم الحيوي، أعلاف البروتين، أعلاف تحتوي على الأوريوميسين، الميسيليوم، النخالة، الكحول، الحبوب، البذور، مبيدات الأعشاب، السليلوز، فوسفات هيدروجين الكالسيوم للأعلاف، إلخ.
