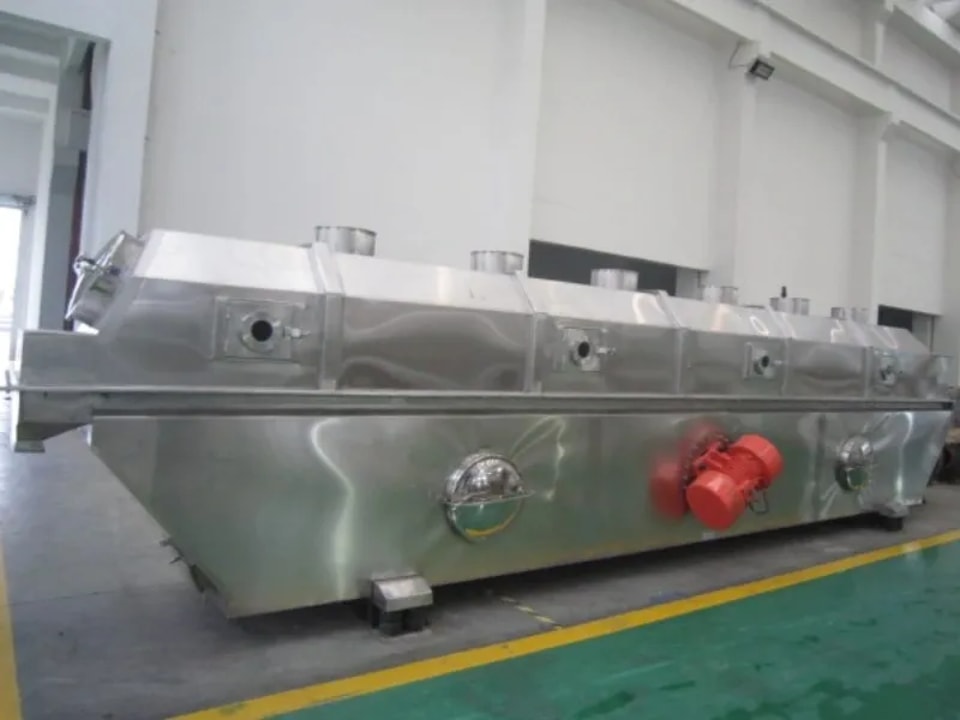

ZLG مجفف سرير مميع اهتزازي

مبدأ عمل مجفف السرير المميع الاهتزازي

1. مدخل الهواء الساخن

   يتم توصيل الهواء الساخن إلى الجزء السفلي من المعدات وتوزيعه بالتساوي عبر السرير بواسطة لوحة توزيع الهواء.
2. التمييع

   يتم رفع الجسيمات وتتصادم مع بعضها البعض تحت سرعة تدفق هواء كافية لتشكيل حالة مميعة.
3. المساعدة بالاهتزاز

   يعمل الاهتزاز الميكانيكي الأفقي أو الرأسي على تحسين انسيابية المواد، ويمنع التصاق الجسيمات، وينظم وقت البقاء لضمان تجفيف موحد.
4. عملية التجفيف

   يؤدي التلامس الكامل بين المواد والهواء الساخن إلى تسريع تبخر الرطوبة، ويتم تصريف البخار مع تدفق الهواء.
5. تفريغ المواد

   تخرج المواد المجففة من المخرج، ثم يتم جمعها للمعالجة اللاحقة والتعبئة.







   خصائص أداء مجفف السرير المميع الاهتزازي

   بالمقارنة مع مجففات الطبقة الثابتة التقليدية، تتعامل هذه الوحدة مع المواد المتكتلة واللزجة بشكل أفضل، مما يوفر كفاءة تجفيف أعلى وجودة منتج موحدة. يمكن ضبط المعلمات بما في ذلك تردد الاهتزاز ودرجة حرارة الهواء الساخن وحجم تدفق الهواء لتناسب المواد المتنوعة.

   1. يقلل الاهتزاز من الحد الأدنى لسرعة هواء التميع، مما يقلل من استهلاك الهواء وانجراف الغبار. يمكن للمرافق المساعدة اعتماد مواصفات أصغر، مما يقلل من التكلفة الإجمالية للمعدات ويحقق توفيراً ملحوظاً في الطاقة.
   2. يمكن ضبط وقت بقاء المادة عبر معلمات الاهتزاز. يقلل تشغيل التدفق السدادي (Plug flow) من متطلبات تجانس الجسيمات وينتج منتجات مجففة بالتساوي وبشكل مستقر.
   3. يسهل الاهتزاز تشتت المواد. يتيح إعداد الاهتزاز المناسب تجفيفاً انسيابياً سلساً للمواد المعرضة للتكتل وتدفق القنوات في طبقات التميع التقليدية.
   4. يقلل التدفق العكسي الخفيف وسرعة تدفق الهواء المنخفضة من تلف الجسيمات. إنه مثالي للمواد التي تتطلب شكلاً بلورياً سليماً وسطح جسيمات ناعماً.
   5. يولد الاهتزاز ضوضاء، وبعض أجزاء التآكل لها عمر خدمة أقصر من أنواع المجففات الأخرى.



   المواد القابلة للتطبيق

   مناسب لمختلف المواد الحبيبية والمسحوقة ذات أداء التميع الجيد.

   1. المواد الكيميائية: المحفزات، الراتنج، جزيئات البوليمر
   2. الأدوية: الحبيبات الطبية، حبيبات الفيتامينات
   3. الصناعات الغذائية: التوابل، المضافات الغذائية، الحبوب، منتجات السكر
   4. الأسمدة: الأسمدة المركبة، أسمدة العناصر النادرة
   5. معالجة المعادن: مسحوق المعادن، أكاسيد المعادن
   6. البلاستيك: حبيبات البلاستيك، الماسترباتش الملون



   تحسين المعدات

   بناءً على ملاحظات التطبيق العملي، تم إجراء ترقيات هيكلية رئيسية على النحو التالي:

   1. تصميم سحب هواء مقسم مع مناطق تجفيف أولي وتجفيف مكثف وتبريد.
   2. أسرة علوية وسفلية سريعة التجميع لتنظيف شامل ومريح.
   3. يحل سحب الهواء السفلي محل السحب التقليدي المزود بحواجز، مما يضمن توزيعاً متساوياً للحرارة وتجفيفاً موحداً ومقاومة منخفضة للنظام.
   4. هيكل السرير العلوي الموسع يركز تصريف العادم، ويقلل من نقاط التنظيف ويحسن أداء التجفيف.
   5. تتميز ألواح السرير على شكل لسان باتجاه تدفق هواء ثابت، وانخفاض ضغط منخفض، ونقل مستقر للمواد، وعدم تسرب المواد.
   6. يوفر هيكل التجفيف والتبريد المتكامل إنتاجاً كبيراً وتعديلاً مرناً. يمكن تجهيزه بمزيل رطوبة للتبريد لتبريد وإزالة رطوبة هواء المدخل، مما يمنع إعادة امتصاص الرطوبة أثناء التبريد.

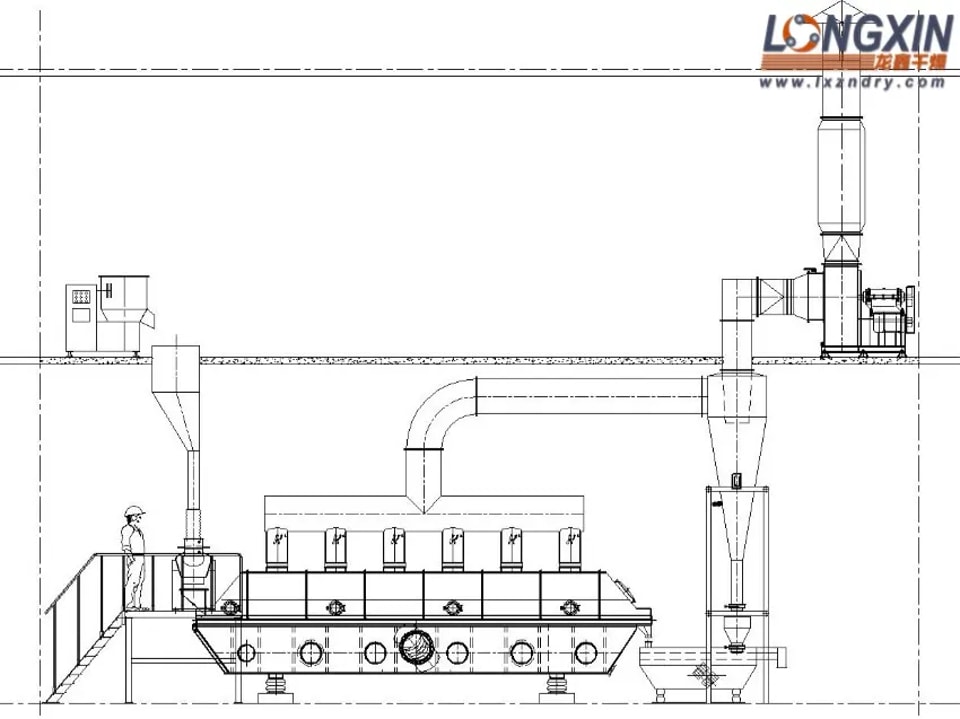

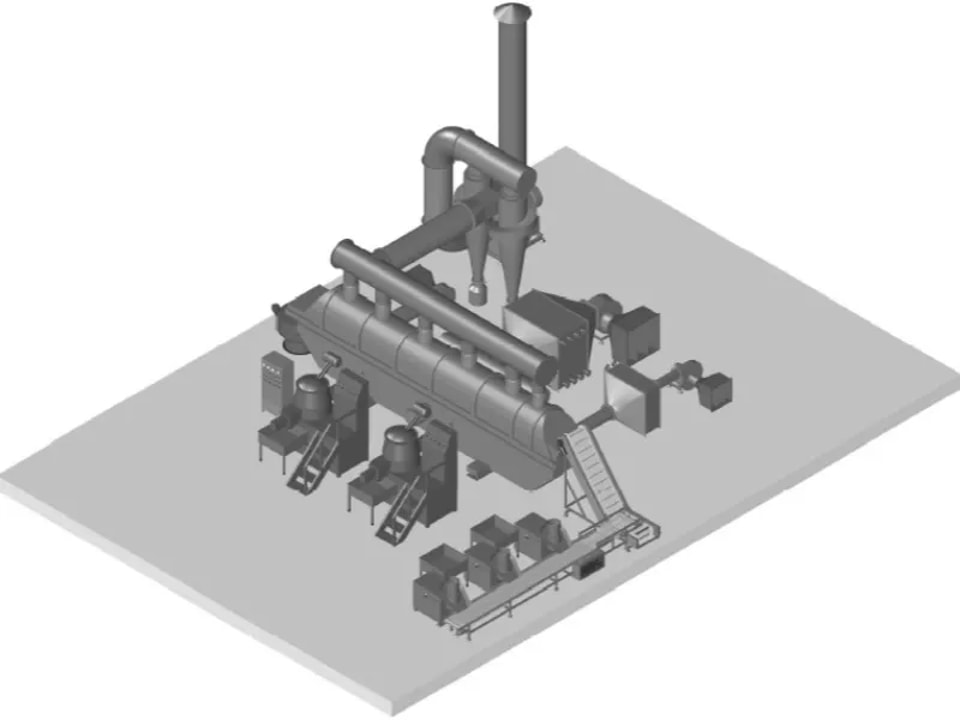

   مخطط تدفق العملية 1 لمجفف طبقة التميع الاهتزازي — التجفيف والتبريد المتكامل

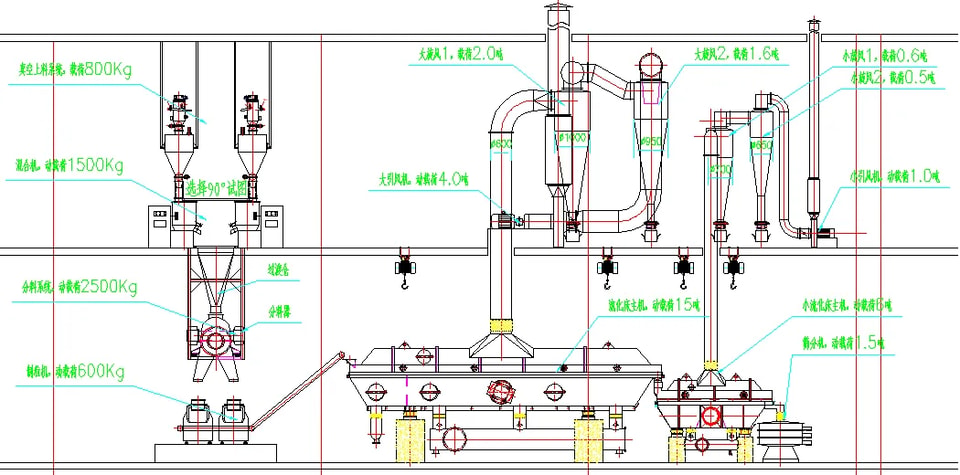

   مخطط تدفق العملية 2 لمجفف طبقة التميع الاهتزازي — وحدتان للتجفيف والتبريد المتسلسل
